ヴァンテアン36グリーン購入法適合商品

ヴァンテアン36 スペースや用途に合わせタテにもヨコにも使え、高さや角度調節も自由自在。取付も解体も手間要らず!
美しくなった
VANTE・AN(ヴァンテアン)が、
空間をさらに美しくします。

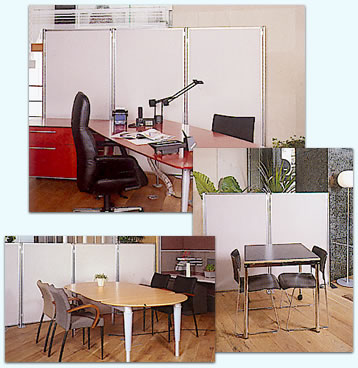

オフィスが、快適性に向かって美しく進化しています。ギャラリー、美術館が文化の時代を迎えて熱い視線を集めています。いま、あらゆる空間に求められているものは美。
《VANTE・AN》は、こうした時代の変化と歩調を合わせ、さらに美しく生まれ変わったパネル・コンポです。スペースや用途に合わせ、タテにもヨコにも使え、高さや角度調節も自由自在。インテリアに合わせて自由にカラーコーディネイト。取付けも解体も、手間をかけずにカンタン!
マジックテープ(別売)によりパネル面を傷つけることなく、ポスター等の貼り付け移動が簡単にでき、用途が広がります。(表面材ループクロス時)

表面材下地はチップ紙、芯材はロールコア。(いずれも再生紙100%)ロールコアは樹脂含浸を施し、円柱状の筒に連続成形した非常に軽く、また力学的にも強度・鋼性が高い材料です。ロールコア写真



見つめてほしい。確かめてほしい。
ここが違うVANTE・AN36。
1
つなぎ目がきれいな新サイズ。
美しい仕上がりです。

パネルの厚さは36mm、パイプにクリップをつけるとパネルと同サイズになります。パネルとパイプのつなぎ目もフラット、オフィス・インテリアを損なうことなく美しくセットできます。

4
サイズも材質も思いのまま。
オーダーメイドできます。

パネルサイズ、 面材、クロス等特注品も制作可能。
どうぞお気軽にご相談下さい。

5
個性をアピールできるカラーバリエーション
お好みのカラーを選べます。

パネルカラーは5色(ループクロス)。裏と表を異なった色にすることもOK。カラーコーディネートが楽しめます。

表面材”ループクロス”について
1.豊かな色彩と色落ちしない堅牢染め
2.豊かなボリュームとソフトな感触
3.優れた耐久性
4.全色ノーホルマリン加工仕上
5.掲示板用表面材として使用した場合、ループクロスの特色を生かし、マジックテープのB面に使用可能
6.特殊加工により優れた難燃性
7.豊富なカラーバリエーション


シルバーグレー
シルバーグレー
ベージュ
ベージュ
ライトブルー
ライトブルー
モスグリーン
モスグリーン
ブルー
ブラック
2
手軽に組んで、手軽に解体。

ビスを固定する、押す、ひねる。ドライバー1本だけで取り付けOK。大きなパネル(1800×900mm)で約6.4kgの軽量設計、らくらくセットできます。
 ヴァンテアン22/36 取扱説明書 VANTE・AN22/36 組立説明書
 ヴァンテアン重量表 VANTE・AN 重量表

3
施工費、人件費もゼロ。
経費を節減できます。

組立て解体型なので、施工費、人件費はかかりません。経済性も追求した《VANTE・AN》経費を大幅に節減します。



独創的なパネル、秘密は5つのパーツ

VANTEAN36

(1) パネル
芯材は紙を円柱状にしたロールコア。軽さと強さを同時に実現しました。表面はループクロス張。マジックテープが使用できます。パネル面を傷つけることなく、ポスター等の貼り付け移動が簡単にでき、用途が広がります。

(2) クリップ(パネル1枚に付き、最低4個使用します)
パネルをポールに固定させるための金具。あらかじめパネルのアルミ枠にビス留めしたパネルクリップにポールをはめ込んで使用します。弾力のあるアルミ材の特性が生かされ、しっかりと固定されます。また、取りはずしもできます。

(3) ポール
ポールの内径が楕円になっているので、ポールをひねるだけでベースとジョイントできます。

(4) ベース
パネルをしっかりと立たせるための土台です。丸型の他に、半円型、T型もあります。
用途に合わせてお選び下さい。

(5) エンドキャップ
パイプ上端の化粧キャップです。お色はブラウンのみ。



ローコスト設計 <<VANTE・AN36>>

パネル設計のための、価格の目安です。施工費、人件費を考え合わせればその差はハッキリ!

パネル 1200×900
パイプ 1500
クリップ C−45
エンドキャップE-1
スチールベース B−300
1枚
2本
4個
2個
2個


パネル 1200×900
パイプ 1500
クリップ C−45
エンドキャップE-1
スチールベース B−300

1枚
1本
4個
1個
1個


パネル 1200×900
パイプ 1500
クリップ C−45
エンドキャップE-1
スチールベース B−300
2枚
3枚
8個
3個
3個

パネル 1800×900
パイプ 1800
クリップ C−45
エンドキャップE-1
スチールベース B−300
1枚
2本
4個
2個
2個

パネル 1800×900
パイプ 1800
クリップ C−45
エンドキャップE−1
スチールベース B−300
1枚
1本
4個
1個
1個

パネル 1800×900
パイプ 1800
クリップ C−45
エンドキャップE−1
スチールベース B−300
2枚
3本
8個
3個
3個


ヴァンテアン22 ヴァンテアン22

ヴァンテアン姉妹シリーズ
パネル・システムに新風を巻き起こした普及タイプ。

発売以来、多くのお客さまから大好評を博した《VANTE・AN22》。
パネル・システムとしてはリーズナブルな価格を実現。
軽量で安心して気軽にお使いいただけます。



パネル・パーツ定価一覧表 ※消費税と送料は別途申し受けます
パネル
(36型=樹脂コーナー直切・22型=留め切り/両面:ループクロス)
パネルサイズ
(外形寸法)
 36型
定価(円)
 22型
定価(円)
2400o×1200o  92,100 80,600
2100o×1200o  82,400 70,600
1800o×1200o  72,600 61,400
2400o×900o  72,600 61,400
2100o×900o  62,900 50,800
1800o×900o  53,200 42,500
1200o×900o  37,400 30,000
※防炎パネル(性能認定試験合格品)の価格は別途お問い合わせ下さい
パイプφ32mm
(36型・22型共通部材)
名称・型番  パイプ
(アルミ製)
 定価(円)
パイプ 2400mm 2400×φ32o 7,500
パイプ 2100mm 2100×φ32o 6,530
パイプ 1800mm 1800×φ32o 5,570
パイプ 1500mm 1500×φ32o 4,710
パイプ 1200mm 1200×φ32o 3,740
パイプ 900mm 900×φ32o 3,140
パーツとオプション (36型・22型共通部材) ※消費税と送料は別途申し受けます
名称・型番  用途・規格  定価
(円)

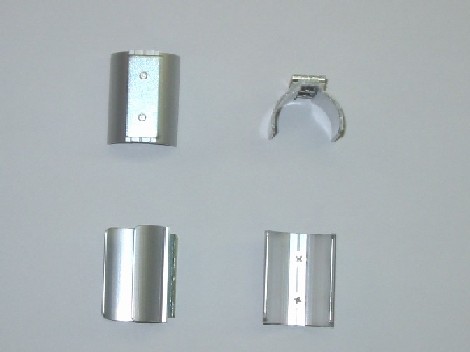

 パネルクリップ・C-45 パネルクリップC-45  パネルをパイプに固定するクリップ。 取り外しも出来ます。

アルミ押出型材 L=45mm パネル1枚に付き最低4個使用します。
710

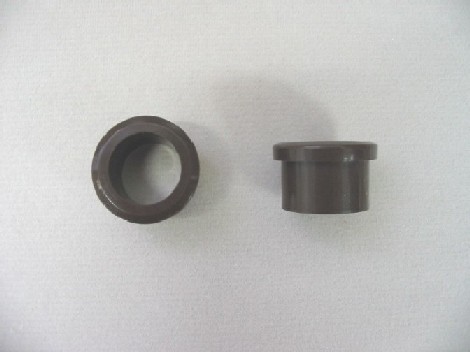

 エンドキャップ・E-1 エンドキャップE-1  パイプの上端の化粧キャップです。
 樹脂製 色:ブラウン
220

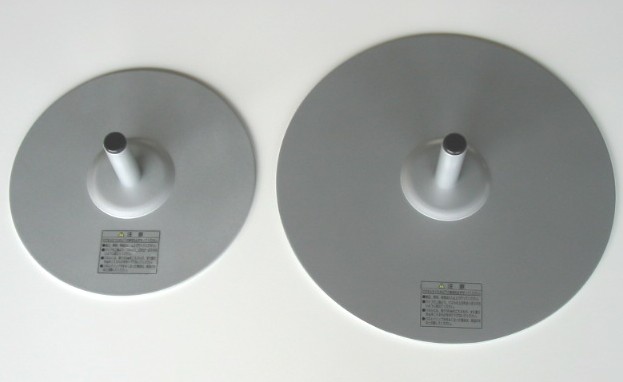

 円盤ベース・B-300 円盤ベースB-300  パネルをしっかりと立たせるための円形のベースです。
 φ300mm 塗装仕上
8,480
 円盤ベース・B-400 円盤ベースB-400  パネルをしっかりと立たせるための円形のベースです。
 φ400mm 塗装仕上
11,630

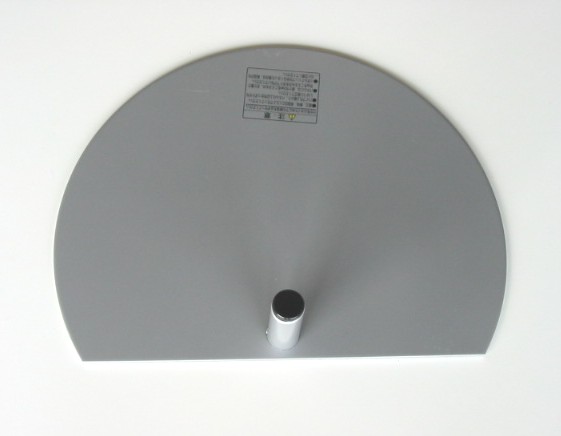

 半円ベース・HB−400 半円ベースHB-400  壁面などにパネルをしっかりと立たせるためのベースです。
 φ400mmの3/4
11,630

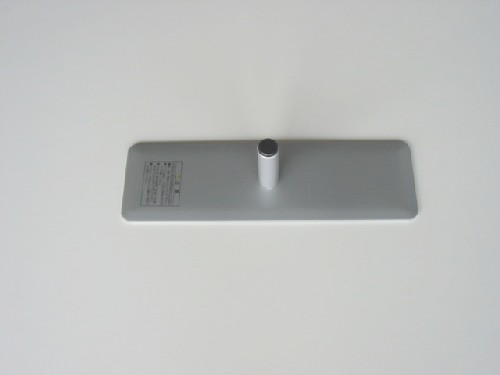

 T型ベース・TB-400 ベースTB-400  パネルをしっかりと立たせるためのT形のベースです。
 T型ベース 120×400mm
7,990

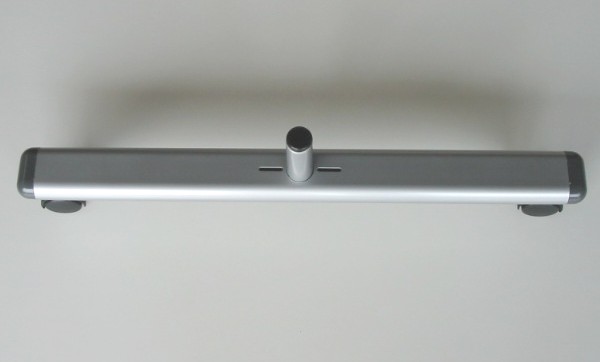

 キャスターベース・CTB−600 ベースCTB-600  パネルを簡単に移動させることを可能にしたキャスター付のT形のベースです。
 キャスターつきベース L=600mm   (前後共にストッパー有)
9,690

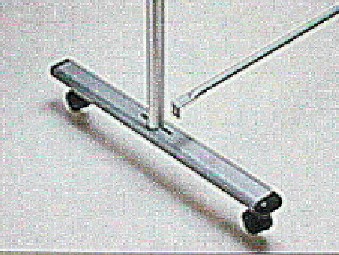

 サポート金具 900 サポート金具 900  キャスターベースのズレやブレを防ぐ金具です。(安全金具)
 パネルW=900用 ※キャスターベース使用の際は必ずご使用ください。
5,570
 サポート金具 1200 サポート金具 1200  キャスターベースのズレやブレを防ぐ金具です。(安全金具)
 パネルW=1200用
 ※キャスターベース使用の際は必ずご使用ください。
5,570

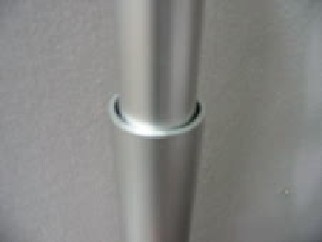

 ジョイントパイプ ジョイントパイプ  パイプとパイプをつなぐ、(切り口が)楕円の短いパイプです。
 L=200mm

830
 ジョイントピン ジョイントピン  パネルを複数台横並びに使用する際、パネルのズレを防ぐためキャスターベースのスリットにはめ込み、キャスターベース同士をつなげる冂型金具です。
710
 パネルフック パネルフック  パネルの落下防止金具
 ※エンドキャップ使用時でもお使いいただけます。

830
 マジックテープ(角) 角マジックテープ
     V−K
 パネル面を傷つけることなく、ポスター等の貼り付け移動が簡単にでき、用途が広がります。マジックテープ(丸)
 角マジックテープ □15×25mm(1袋100コ入)
1,930
   強力マジックテープ
     V−T
 用途に合わせて自由にカットし、パネル面を傷つけることなく、ポスター等の貼り付け移動が簡単にでき、用途が広がります。マジックテープ(丸)      25mm×1m 1,510
 ワイヤーフック 36型 ワイヤーフック
     WF−36
 絵画などを展示する際に便利なヴァンテアン専用ワイヤーフック。長さ調節可能。
 36型パネル用(φ1.0mm×L=1m) 耐荷重5kgまで
2,890
 ワイヤーフック 22型 ワイヤーフック
     WF−22
 絵画などを展示する際に便利なヴァンテアン専用ワイヤーフック。長さ調節可能。
 22型パネル用(φ1.0mm×L=1m) 耐荷重5kgまで
2,890
